2雷電防護缺陷分析

2.1沖擊接地電阻分析
      在電力設備運行中，當遇到雷擊受到雷擊電流的沖擊時,在電力設備的薄弱部分發生泄流，而既有接地電阻超過正常值，導致絕緣子發生閃絡現象的發生。
2.2站場地區雷電防護要求的差異性分析
      在不同的站場地區，雷電和土壤參數也會不同，10kV電力線路具有線路長，跨度大的特點，在一條10kV電力線路上,一-般會有多種雷電及土壤參數,而不同參數的雷電危害程度也不--樣,所以雷電防護就需要進行針對性的設計。但在實際雷電防護設計中，卻沒有將這種差異性考慮進去,使得雷電防護的措施不夠完善,雷電的防護作用無法完全發揮出來。

3防范措施

      針對大秦線大型站區雷擊故障問題,根據線路特點,針對性的制訂改造既有設備方案,以方便施工,投資小的原則，在湖東站饋八10kV 架空電力線路上采取了防雷補強措施。

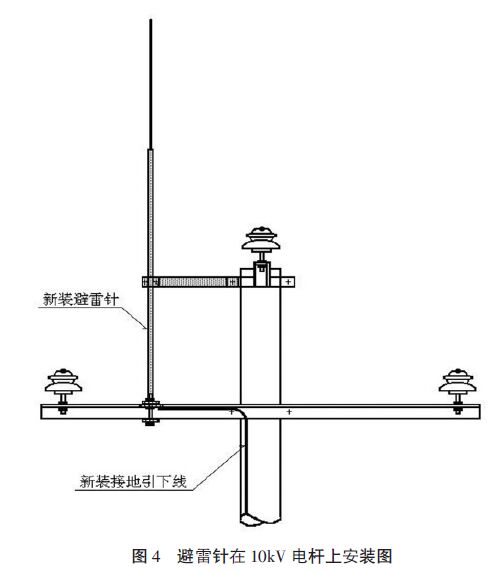

3.1 電桿頂部安裝避雷針6處，每隔10基電桿在電桿頂部安裝避雷針一組,其高度為1800mm,其重量、結構、電桿本身均可滿足安裝需求。接地引下線沿電桿安裝,接地電阻不大于100。此方案的優點是:該方案可有效降低雷擊造成的閃絡概率。不需要大范圍改造既有設備,方便施工，投資少。避雷針在10kV電桿上安裝見圖4。

3.2在5處耐張桿安裝防雷器15組。在線路全段5處耐張桿處安裝避雷器和接地裝置,同時避雷器選用帶有脫離器裝置的氧化鋅避雷器、上引線通過支持絕緣子與10kV線路連接,接地極采用石墨烯接地。
3.3整治既有接地極。銹蝕嚴重的接地極因容易出現土壤接觸電阻高，而造成接地電阻不達標，所以應棄用新設。對凡接地電阻高于10Q的一-律做降阻處理，使用經過熱浸鍍鋅防腐處理的接地極。
3.4更換大爬距針式絕緣子。為進一步提高線路供電穩定性,采用更換大爬距針式絕緣子156個，原則根據防雷要求將既有P-15T針式絕緣子更換為P-20T型。

4實施效果

      針對湖東站饋八10kV架空電力線路既有防雷措施不足的實際情況，,按照絕緣導線運行特點補強防雷措施的改造方案,研究制定防范措施并實施,取得了顯著成效。為今后絕緣導線改造區段同步進行防雷改造提供了寶貴經驗，有效地補強了該區段的防雷能力,提高了該區段線路的穩定性。確保了供電質量,減少了電壓波動,保障了湖東站區一級負荷的安全穩定供電。同時,確保了湖東焊軌基地的正常生產工作秩序的開展,既避免了電力設備因雷擊故障對鐵路運輸秩序的影響,特別是減少了湖東焊軌基地停工或產品報廢的間接經濟損失。

4.1安全效益分析
      通過對湖東站饋八10kV架空電力線路進行防雷改造,提高了該區段線路的穩定性，確保了電壓質量,減少電壓波動，保障了湖東焊軌基地的正常工作進行,同時也提高了信號電源的可靠性。有力的保證了生產運輸秩序的正常進行。
4.2經濟效益分析
      按照歷次故障恢復情況看,惡劣天氣條件下故障點排查耗時均在1小時左右,考慮恢復時間,延時一般達到120分鐘,按行車設備故障考核辦法中的故障延時計算，需考核年度故障延時總費用可達9.86萬元。同時,由于線路停電時焊軌基地?zé)o法正常生產,將會導致近200萬元的間接經濟損失。
