電容柜安裝B級浪涌保護器夠了嗎？什么型號規格更合適呢？

2023-04-28 · 閱讀1042

近日，有盤柜廠技術人員咨詢中為防雷，電容柜內裝什么型號的浪涌保護器。裝多大的。他們選了ACM-40的C級浪涌保護器不確定合不合適。

接線來中為防雷給大家介紹一下：

1、無功補償電容柜一般和總進線柜安裝在一個配電房，如果兩臺柜子都在一個機房內，從變壓器引入的電源線路會先接入總配電柜，所以總進線柜應安裝T1試驗的一級浪涌保護器。

電容柜在總配電柜之后，可以安裝T2試驗浪涌保護器，T2類浪涌保護器又分為B級C級D級。

T2類B級防雷器的浪涌耐受能力Imax通常在60kA到120kA之間，具體的放電電流取決于防雷器的型號、尺寸和設計等因素。

一般來說電容柜如果選T2類B級SPD，我們推薦可選用ACM-80系列Imax80kA的產品，因為這里承受的預期浪涌沖擊頻率較多，ACM-80kA浪涌保護器有更好的防雷表現和壽命設計。

詳細介紹可以參考：http://www.ksqyjh.cn/erleispd/46.html，根據電氣系統類型可以選4P或3P結構的產品。

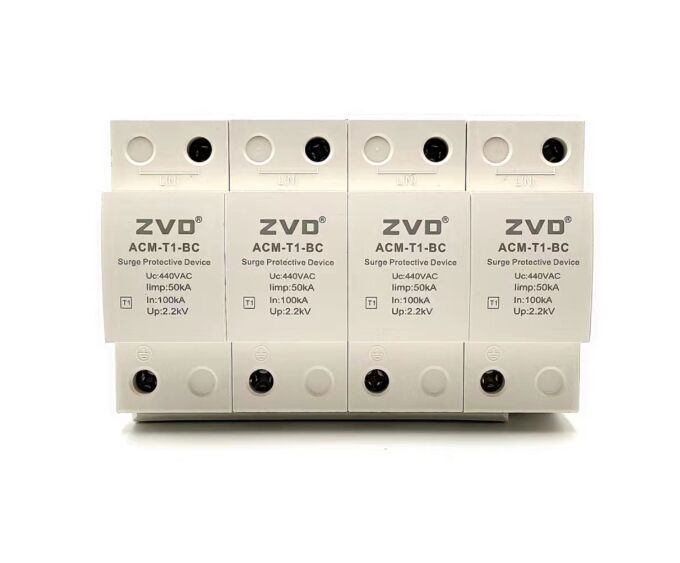

PS：如果供電線路從室外引入室內，直接進入電容柜，這種情況，按防雷標準要求，電容柜內應該安裝T1試驗類型的一級電涌保護器，推薦型號ACM-T1-BC 50kA 4P。

主要參數：
最大持續工作電壓Uc:440VAC
沖擊電流 limp(10/350μs)：50kA
標稱放電電流In(8/20μs):100kA
保護水平Up:2.2kV
組合方式:3P/4P可選

2、B級浪涌保護器指的是該產品的耐受浪涌電流的大小，它可以承受的浪涌沖擊大小為8/20微秒60千安及以上的浪涌電流沖擊，有時也會指T1試驗的一級浪涌保護器。

這意味著，當B級浪涌保護器接收到短時高電壓的電氣干擾時，它可以有效地保護電路免受損壞或干擾的影響。

在實際應用中，B級浪涌保護器通常用于低電壓電力配電系統、工業自動化控制系統、計算機網絡等場合，以保護設備免受雷擊、電網瞬變、電動機起動等電氣干擾的影響。但需要注意的是，不同廠家生產的B級浪涌保護器可能具有不同的額定浪涌電流，因此在選擇和應用時，需要根據實際情況進行綜合考慮和評估。

3、電容柜是一種常用于電力電容補償和電力濾波的設備，其內部通常會包含大量的電容器和電感器等元件。由于電容柜的工作環境通常較為惡劣，如存在高壓、高溫、潮濕等因素，因此需要在其電路中添加相應的浪涌保護器進行保護。

對于電容柜來說，安裝B級浪涌保護器是一種常見的做法，但是否夠用則需要根據具體的應用場合和要求來評估。如果電容柜所處的環境較為惡劣，或其電路中包含較為敏感的元器件（如集成電路、控制器等），那么可能需要選擇更高級別的浪涌保護器進行保護，如T1級浪涌保護器等。

需要注意的是，浪涌保護器的選擇和安裝需要符合相關的標準和規范要求，并由專業的電氣工程師進行設計和實施，以確保其有效性和安全性。

ZVD廣東中為防雷，轉載需授權！
