信號防雷器pe接地線徑要求以及安裝注意點！

2022-04-02 · 閱讀1455

信號防雷器包含網絡信號、RS485信號、模擬量信號、視頻信號、天饋信號避雷器等等，安裝信號防雷浪涌保護器需要接地，防雷器通過地線將信號線上的浪涌能量泄放到大地，才能起到防雷保護作用！

那么，信號防雷器pe接地線怎么接、地線用多大、有哪些安裝注意事項呢？

根據SPD信號防雷器安裝經驗，中為防雷認為信號SPD防雷浪涌保護器的PE地線主要考慮安裝線徑、長短、固定方式以及后期維護這幾個方面的問題。

1、信號防雷器PE接地線的線徑選擇

信號防雷器PE地線線徑選擇依據GB50057-2010《建筑物防雷設計規范》和GB50343-2012《建筑物電子信息系統防雷技術規范》。

①網絡、視頻、控制等信號防雷器地線線徑要求：

GB50057要求是的信號防雷器地線采用1.2平方即可，D1類高能量型信號防雷器采用1.5平方地線。

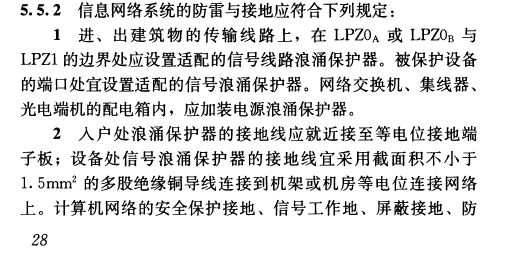

GB50343要求是采用1.5平方，如下圖所示。

目前業內信號防雷器安裝施工一般選用1.5平方和2.5平方黃綠銅線。

引自GB50343第5.5.2條：設備處信號浪涌保護器的接地線宜采用截面積不小于1.5mm2的多股絕緣銅導線連接到機架或機房等電位連接網絡上。

PS：關于電源浪涌保護器地線線徑要求可以查看之前文章：http://www.ksqyjh.cn/knowledge/1210217.html

②天饋信號防雷器接地線線徑要求

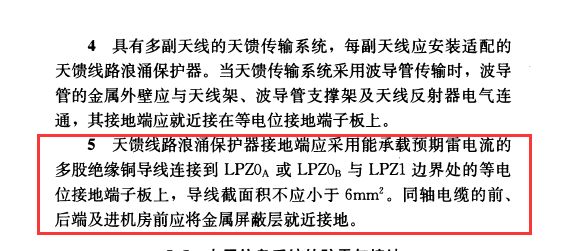

信號防雷器有一類天饋防雷器，這種信號防雷器的地線線徑和其他信號防雷器不一樣，要求是6mm2（依據GB50343）！

如下圖所示：



2、接地線安裝注意點

①地線長度盡量越短越好，因為越短雷電泄放路徑越快，線感低殘壓也低一些。

②地線越直越好，盡量不要出現小于90度的彎曲度。因為彎的越狠，越影響泄放通道的順暢。

3、固定方式和后期維護

信號防雷器地線需要用螺絲或者焊接等方式接緊、壓牢，避免出現松動等連接不暢的情況。

每年巡查時應查看接線端是否出現銹蝕等情況，如果環境惡劣，可采用刷防銹漆等手段進行保護。

總結：以上就是關于信號防雷器pe地線線徑要求以及安裝注意點的介紹，在實際的施工中，應滿足以上要求，再結合現場實際情況做好防雷器接地。

ZVD中為防雷，轉載需授權！http://www.ksqyjh.cn/knowledge/0330390.html
