一級浪涌保護器如何測壓敏電壓和泄露電流？

2022-08-31 · 閱讀1862

在防雷檢測驗收中，一級浪涌保護器的檢測是很重要的，首先其本身的參數要符合國標要求，不然就會收到一張防雷整改通知書。

其次，在運行維護中，雷雨季節前后一般也需要去查看浪涌保護器狀態是否正常。

有時候，維護人員希望能中途測試一下一級浪涌保護器的壓敏電壓和泄漏電流來判斷其狀態，但是不知道如何測試。

目前市面上的一級浪涌保護器分為兩種類型，限壓型和開關型，中為防雷從這兩款產品的特性給大家介紹一下如何測試。

1、開關型一級浪涌保護器

開關型產品內部器件為石墨間隙或放電管類的開關型元件，這種防雷SPD是沒有壓敏電壓和泄露電流的。

如果檢查時，發現一級浪涌保護器沒有窗口指示，基本上就是開關型的產品，這種產品無熱脫扣機制，只能通過查看產品外觀等方式來判斷產品劣化情況。

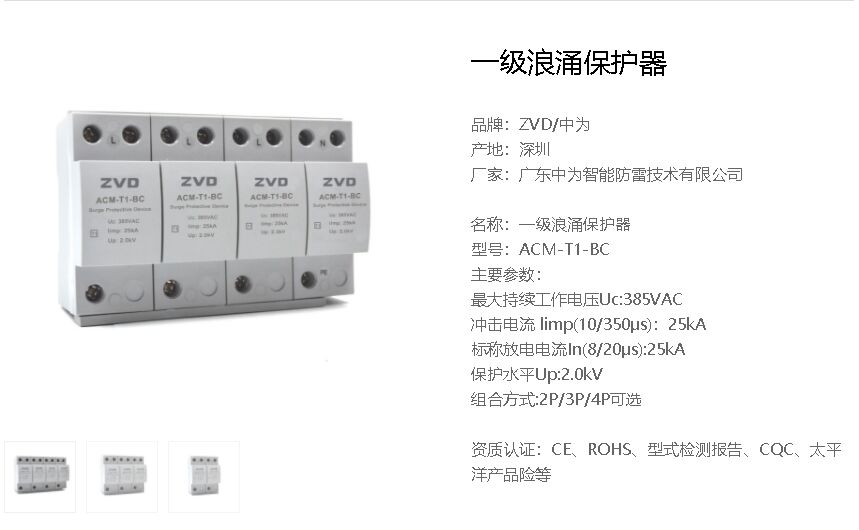

如下圖所示，就是一款典型的開關型一級浪涌保護器，目前市面上大部分的一級浪涌都是此類設計，這種產品壽命長、耐浪涌能力強。

2、限壓型一級浪涌保護器

限壓型設計的一級SPD可以測試產品的壓敏電壓和泄漏電流，因?yàn)樾箟盒彤a(chǎn)品內部的器件是壓敏電阻，只有壓敏電阻才有這兩個參數。

①壓敏電壓

壓敏電壓的測試要根據產品的最大持續工作電壓來確定，比如Uc385VAC的產品，壓敏電壓在620V±10%的范圍內就是合格的。

最大持續工作電壓320VAC的產品，壓敏電壓應為510V±10%，相關對照表可以查看之前的文章：浪涌保護器的壓敏電壓多少伏符合要求？

測試時可以通過防雷元件測試儀進行測試，現在有可移動式的裝電池的測試儀，也很方便。

②泄露電流

泄露電流測試也是通過防雷元件測試儀進行測試，提醒：測試時要斷開浪涌保護器的電源，不要帶電測，帶電測試值會變的較大。

按標準要求，如果浪涌保護器廠家沒有宣稱漏電流值時，測試值不應該大于20μA。

如果浪涌保護器內部為多片壓敏并聯式的結構，應該按20uA乘以壓敏的數量來計算，一般目前一個模塊最多并聯3片壓敏，所以一般來說，單模塊的漏電流最大不會超過60uA.

以上內容就是關于一級浪涌保護器如何測壓敏電壓和泄露電流的介紹，相信大家已經充分了解了，有問題可以咨詢中為防雷。
