浪涌保護器遙信觸點功能怎么接線?遙信端子NO/NC/COM接線圖

2025-08-07 · 閱讀3097

在電氣防雷系統中早期的浪涌保護器（防雷器）的損壞劣化都是需要人工去現場看一下，根據浪涌保護器本身自帶的指示窗是否變色，來判斷浪涌保護器的好壞。

但是一個項目有時候得安裝幾百套甚至上千套浪涌保護器，還要一個個的去現場檢查好壞，那人工量就很大了。

后來人們為了更方便更高效的檢查浪涌保護器，就給它加上了一個特殊的裝置：“遙信觸點”。

那么，浪涌保護器遙信觸點怎么接線呢？

廣東中為智能防雷技術有限公司從以下幾個方面給大家介紹：

1、浪涌保護器遙信觸點是什么？

浪涌保護器（防雷器）的遙信觸點端子也叫干接點，主要用于遠程監測浪涌保護器的好壞。

當浪涌保護器損壞時可以輸出一個開關量的信號，如果客戶想在電腦上就遠程觀察到浪涌保護器是否劣化，這時候就可以用這個遙信端子來進行監測并接入自己的監控系統。

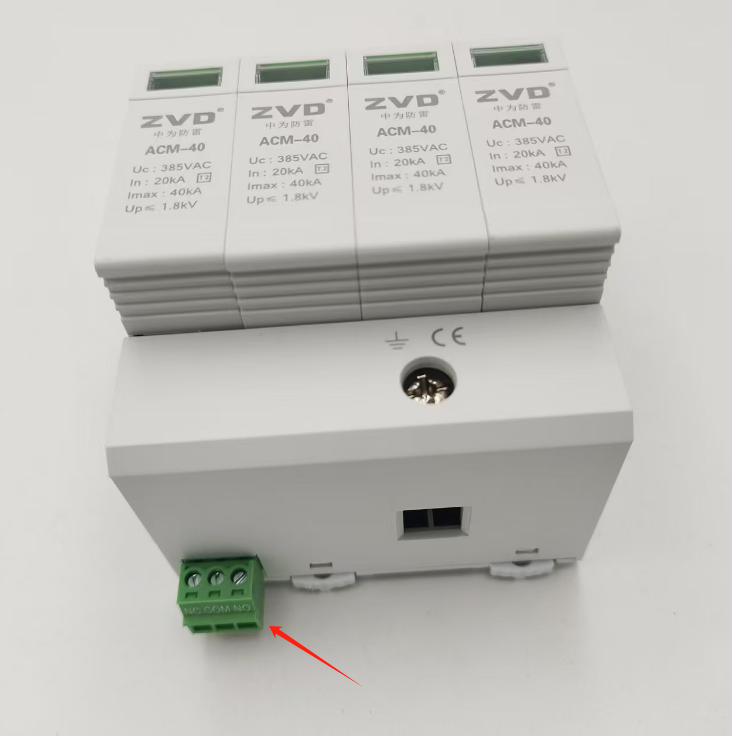

如下圖所以，遙信觸點一般是凸出于浪涌保護器一邊的一個綠色小端子，很容易看到。

2、浪涌保護器遙信觸點功能怎么接線

要知道遙信怎么接線，首先得認識遙信端子上面的標識：NO/NC/COM，

這3個單詞代表什么意思呢？

COM是公共端；

NC指的是常閉觸點，英文單詞normal close的簡寫，常閉的意思就是說浪涌保護器正常時，NC和COM之間是閉合（短路）狀態，如果浪涌保護器壞了NC和COM就會變為開路狀態。

NO指的是常開觸點，英文單詞normal open的簡寫，常開的意思就是說浪涌保護器正常時，NO和COM之間是開路狀態，如果浪涌保護器壞了NC和COM就會變為閉合（短路）狀態。

在浪涌保護器遙信觸點中，常開和常閉的選擇主要取決于客戶需要什么信號，客戶可根據自身的防雷監測系統來選擇合適的常開或常閉節點用于監控。

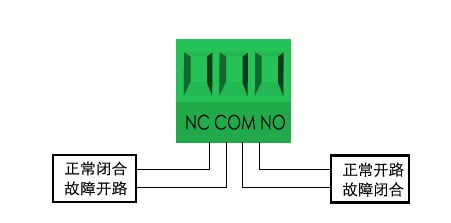

如下圖接線圖所示：

總結：以上就是關于浪涌保護器遙信觸點功能怎么接線的介紹，詳細介紹了遙信端子的各種信息，如果還有不明白的地方，大家可以聯系中為防雷公司咨詢。
