surge protective device浪涌保護器是什么設備？

2024-12-07 · 閱讀427

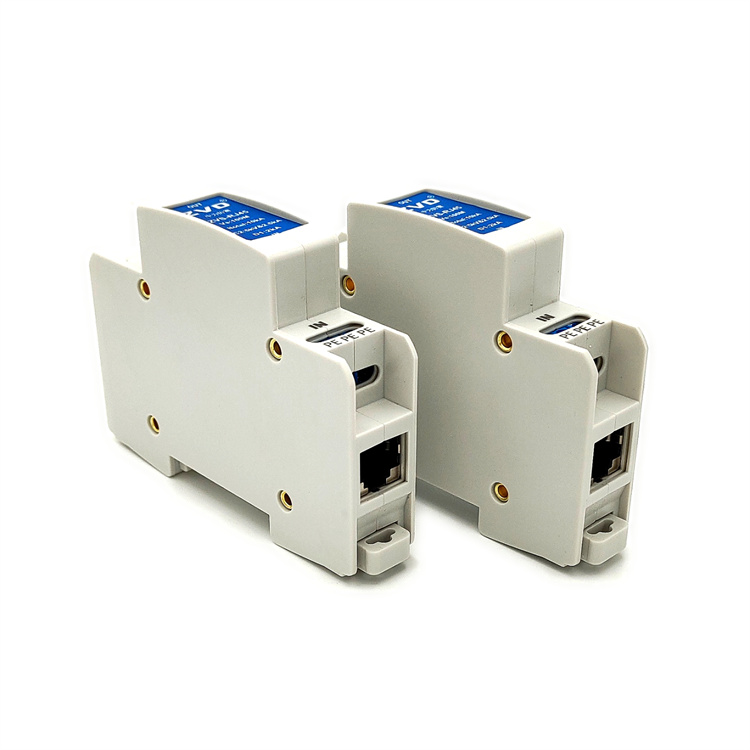

浪涌保護器（Surge Protective Device，簡稱SPD），也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。以下是關于浪涌保護器的詳細介紹：

一、工作原理

浪涌保護器的主要作用是把竄入電力線、信號傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，或?qū)?qiáng)大的雷電流泄流入地，從而保護被保護的設備或系統不受沖擊而損壞。當電氣回路或者通信線路中因?yàn)橥饨绲母蓴_突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。

二、基本元件與類型

浪涌保護器的類型和結構按不同的用途有所不同，但它至少應包含一個非線性電壓限制元件。用于浪涌保護器的基本元器件有放電間隙、充氣放電管、壓敏電阻、抑制二極管、扼流線圈以及1/4波長短路器等。

根據工作原理和性能，浪涌保護器可分為以下幾類：

1. 電壓開關型：無電涌出現時為高阻抗，當出現電壓電涌時突變?yōu)榈妥杩梗址Q“短路開關型”SPD。通常用放電間隙、充氣放電管、閘流管和三端雙向可控硅元件作為組件。其特點是放電能力強，但殘壓高。
2. 限壓型：無電涌出現時為高阻抗，隨著電涌電流和電壓的增加，阻抗跟著連續變小，又稱“鉗壓型”SPD。通常采用壓敏電阻、抑制二極管作為組件。其特點是殘壓低。
3. 組合型：由電壓開關型組件和限壓型組件組合而成。

三、應用領域

1. 電力系統：
   • 發電廠和變電站：保護變壓器、開關柜等關鍵設備免受雷電沖擊和過電壓損害。
   • 輸電線路：在輸電線路的末端或關鍵節點安裝浪涌保護器，以防止雷電波沿線路傳播造成的損害。
   •

2. 通信行業：
   • 基站和數據中心：保護通信設備、服務器等精密電子設備免受雷電和過電壓影響。
   • 通信網絡：在通信線路的關鍵節點安裝浪涌保護器，確保通信信號的穩定傳輸。
   •

3. 建筑行業：
   • 住宅和商業建筑：保護電力插座、照明系統、電梯等免受雷電和過電壓損害。
   • 智能建筑：保護智能安防系統、樓宇自控系統等免受雷電干擾。
   •

4. 工業領域：
   • 自動化生產線：保護PLC、傳感器等控制系統免受雷電和過電壓影響。
   • 石油、化工等危險行業：防止雷電和過電壓引發的火災、爆炸等安全事故。
   •

5. 交通行業：
   • 鐵路、公路、航空等交通設施：保護信號系統、監控系統等免受雷電干擾。

四、分類與級別

浪涌保護器還可以按用途進行分類，如電源浪涌保護器、信號防雷浪涌保護器、天線饋線浪涌保護器等。此外，根據保護級別，電源浪涌保護器還可以分為一級、二級、三級：

1. 一級SPD：經過10/350μs強度的沖擊電流測試，通常安裝在直擊雷風險較高區域，如室外配電柜或總配電柜內部，主要起到泄流的作用，保護整個供電系統。
2. 二級SPD：經過8/20μs強度的沖擊電流測試，安裝于接閃器的入口處、樓層電柜處等，主要作用是限壓，對室內配電系統進行精細保護。
3. 三級SPD：經過組合波電流的測試，用于工業系統終端電器設備的保護，其主要作用是鉗壓，保護敏感和遠距離設備。

五、主要用途

1. 保護電子設備：浪涌保護器能夠吸收和泄放雷電沖擊和過電壓產生的能量，從而保護電子設備免受損害。

2. 提高系統穩定性：通過減少雷電和過電壓對系統的影響，浪涌保護器有助于提高系統的穩定性和可靠性。

3. 延長設備壽命：浪涌保護器能夠減少雷電和過電壓對設備的沖擊，從而延長設備的使用壽命。

4. 保障人身安全：在雷電天氣下，浪涌保護器能夠減少雷電對人身安全的威脅，保護人員免受電擊傷害。

5. 滿足法規要求：在一些國家和地區，安裝浪涌保護器是滿足相關法規和標準的要求，以確保建筑物和設備的電氣安全。

綜上所述，浪涌保護器在電力系統、通信行業、建筑行業、工業領域以及交通行業等多個領域都有廣泛的應用和重要的用途。通過安裝浪涌保護器，可以有效地保護電子設備免受雷電和過電壓的損害，提高系統的穩定性和可靠性，延長設備的使用壽命，并保障人身安全。
