防雷模塊前端空氣開關的匹配方法是什么？

2022-11-28 · 閱讀705

工程項目中，電源系統的防雷模塊在安裝時，前端都會串聯一個后備保護器，一般用普通的熔斷器或者空氣開關。

目的是為了當防雷模塊出現故障時，將防雷模塊從電網斷開。

很多工程師不知道這個后備保護開關如何匹配，今天，中為防雷給大家介紹一下防雷模塊前端空氣開關的匹配方法！

兩者的匹配方法主要是依據以下兩點：

1、后備空開不小于主開關F1的額定電流值。

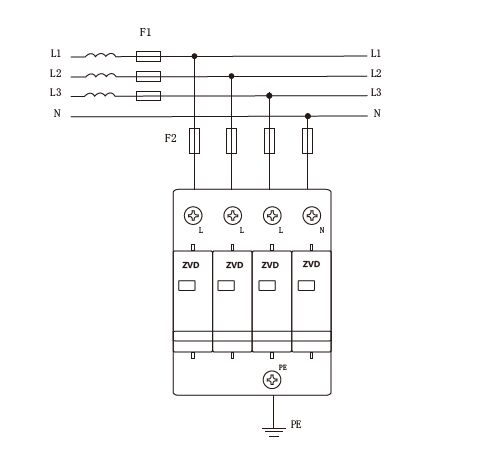

這一條的意思是防雷模塊前端空氣開關的額定電流值，不能大于電源系統的主開關，如下圖所示F2不能大于F1。

比如主開關是32A，后備開關你選一個63A的，這樣可能出現當浪涌保護器防雷模塊出現問題，后備開關沒斷開，反而主開關斷開了，主開關斷開就會導致系統斷電造成系統停電，有些系統是嚴禁停電的，所以需要注意這一點。

2、在滿足第一條的情況下，開關的耐浪涌沖擊能量盡量和防雷模塊匹配。

空氣開關有浪涌耐受能力，比如32A的開關，耐沖擊大約就是10~15kA的水平，這和空開的品牌等都有關系，各品牌廠家耐浪涌沖擊能力不一樣。

但是這個值，空氣開關廠家一般是無法提供的，因?yàn)樗麄儾粫?huì)做這個測試。

這個介紹的值只是一個經驗值，是根據中為防雷多年的測試結果得出，空氣開關耐沖擊能力最高值，大約就是額定電流值的一半。比如63A開關，耐受能力最高就是30kA，正常水平也就20kA左右。

根據上面的描述我們就知道，開關的耐浪涌沖擊能量應該盡量和防雷模塊匹配，因?yàn)槿绻黄ヅ洌x小了，一個大一點的浪涌沖擊過來，后備開關就直接跳閘了，導致電源防雷器無法起到作用了。

3、當以上兩點無法兼得時，可選擇浪涌專用后備保護器。

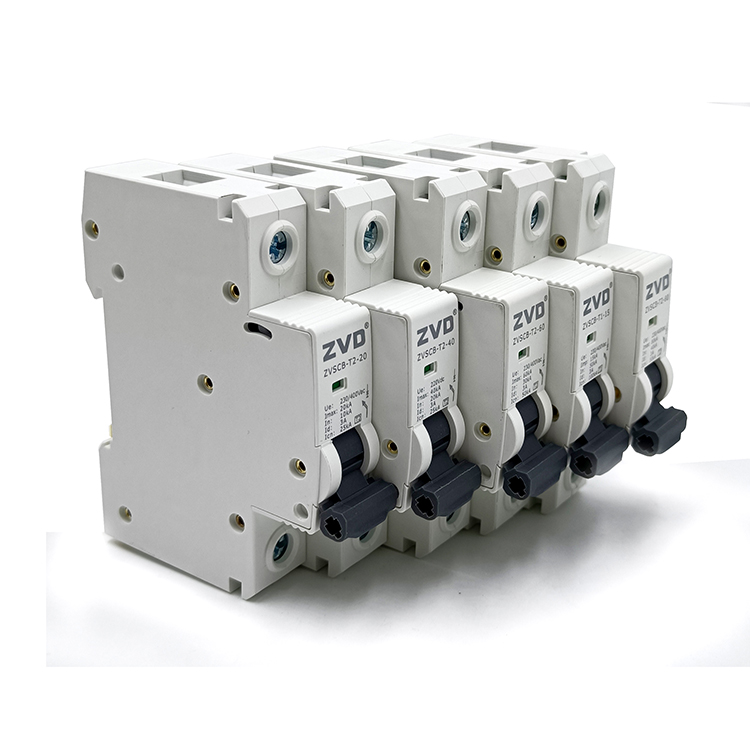

電源防雷模塊也叫浪涌保護器，目前中為防雷推出浪涌保護器專用的后備保護開關，該產品能耐受和防雷模塊一樣的沖擊電流而不脫扣，并且能切斷最低3A至最大100kA的短路電流，能完美的和浪涌防雷模塊配合。

更詳細介紹可以查看：http://www.ksqyjh.cn/scb/

總結：以上內容就是防雷模塊前端空氣開關的匹配方法介紹，希望對大家在電氣系統防雷設計時起到一定的幫助。
