ii類試驗d級的電源ac220v浪涌保護器是什么產品？

2023-02-02 · 閱讀324

通常情況下，我們選擇浪涌保護器時，會按保護能力將防雷器SPD電涌保護器分為BCD三類。

近日有客戶在項目上碰到一個需求，要求在終端機房配電柜安裝ii類試驗d級的電源ac220v浪涌保護器。

如何根據這個描述來選擇合適的浪涌保護器呢？

中為防雷器廠家認為主要從以下3個要素來確定即可：

1、ii類試驗

浪涌保護器分為i類試驗和ii類試驗，ii類試驗也叫T2試驗，指的是該產品測試波形為8/20us，所以通過這個要素可以判斷該產品為T2試驗等級的浪涌保護器。

2、D級

D級代表的是浪涌保護器的防雷能力，也叫通流容量。

D級一般也叫第三級，代表的是該浪涌保護器的通流容量為標稱放電電流In:10kA，最大放電電流Imax20kA。

往上還有C級代表40kA浪涌保護器，B級代表60~120kA浪涌保護器等。

3、電源ac220V

這個就很好理解啦，AC220V指的是交流電壓為220V，交流220V指的是系統是一根火線和一根零線。用在這個電壓系統的浪涌保護器，應該選擇單相2P的產品。

如果是三相五線制系統AC380V就得用4P的產品了。

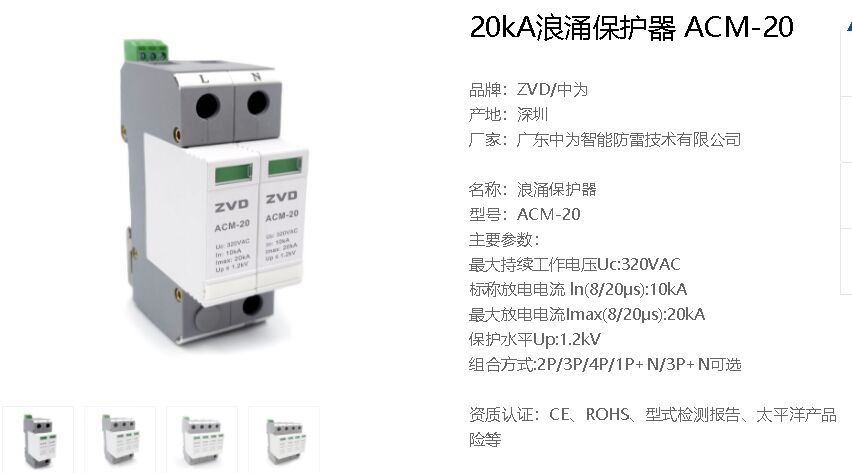

通過以上分析，我們知道了ii類試驗d級的電源ac220v浪涌保護器指的是T2類20kA的單相浪涌保護器，詳細參數可以參考下圖：
