防雷器狀態查詢?nèi)绾螌?shí)現以太網智能遠傳？

2022-04-26 · 閱讀265

在智能防雷監測系統中，防雷器監測占整個系統的很大一部分,防雷器狀態查詢是其最重要的監測項目之一。

防雷器劣化狀態的查詢需要防雷器帶遙信報警干接點，當防雷器損壞后，遙信報警接口會輸出常開或常閉的開關量信號。

在配合防雷監測發射器（SPD智能監測模塊），可以將監測到的信號傳輸至后端軟件平臺。

那么，防雷器狀態查詢?nèi)绾螌?shí)現以太網智能遠傳？

根據智能防雷廠家經驗，中為防雷從如下內容介紹：

智能防雷監測模塊的有線傳輸分為兩種：RS485傳輸和以太網智能遠傳。

1、RS485轉以太網傳輸。

如果防雷監器采用RS485輸出，就需要配合串口服務器、網關類設備，將RS485信號轉為以太網信號，再將網絡信號接入交換機，就可以實現網絡或光纖通信了。

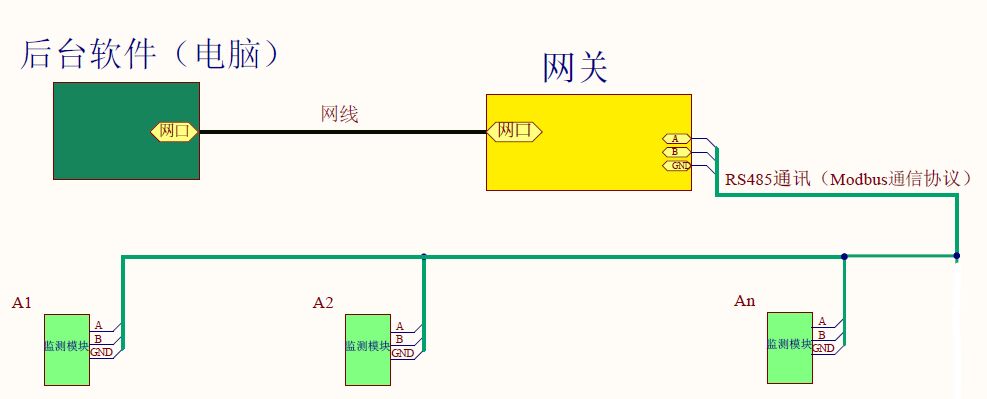

如下圖所示：監測模塊采用RS485手拉手方式連接，一個網關可以帶20個左右的監測模塊。這種傳輸方式多用于建筑物智能SPD監控系統。

2、以太網智能遠傳。

智能防雷監測的以太網智能遠傳，指的是監測模塊直接采用網絡輸入，不需要配串口服務器、網關等設備。

監測模塊采集到防雷器狀態數據后，可以直接輸出網絡信號，接入交換機。

給每個監測模塊配好IP地址后，防雷監控主機在內網里面就可以接收到信號。

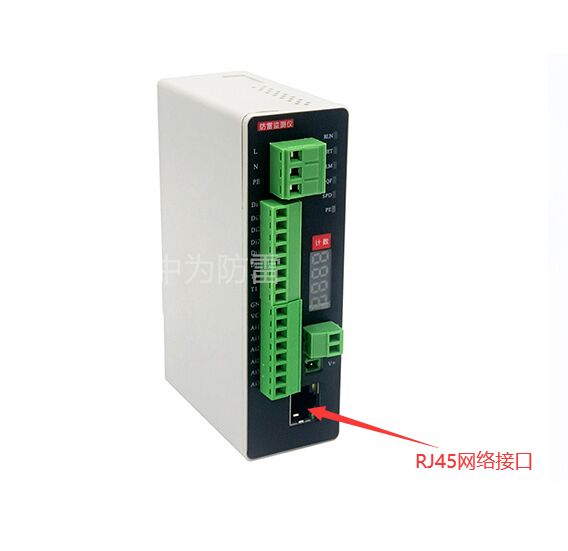

如下圖所示，RL45網口就是以太網智能遠傳數據通信接口。

這種傳輸方式廣泛應用于高速公路機電系統的智能防雷監測系統，因?yàn)楦咚傧到y(tǒng)距離遠，用RS485傳輸或者無線通信都不適合，用以太網智能遠傳方式是性價比最高的。

總結：在實際的選擇中，應根據項目情況，因地制宜的選擇合適的傳輸方式，來達到防雷器遠程監測的效果即可。
