產品概述：

ZVT-AP系列雷擊環境檢測器、防雷監測發射器、SPD智能監測模塊需要配合SPD防雷器（浪涌保護器）使用，主要采集SPD浪涌保護器的劣化狀態、雷擊次數、雷擊時間、后備保護開關狀態、防雷器接地情況、SPD壽命監測、溫度、電壓、漏電流監測等功能。傳輸方式可以選擇RS485通訊、TCP/IP通信、LoRa無線傳輸?shù)龋蠖塑浖峁崟r監測、查詢、統計等功能。也可提供MODBUS、MQTT、UDP等通信協議，方便客戶對接其他系統。

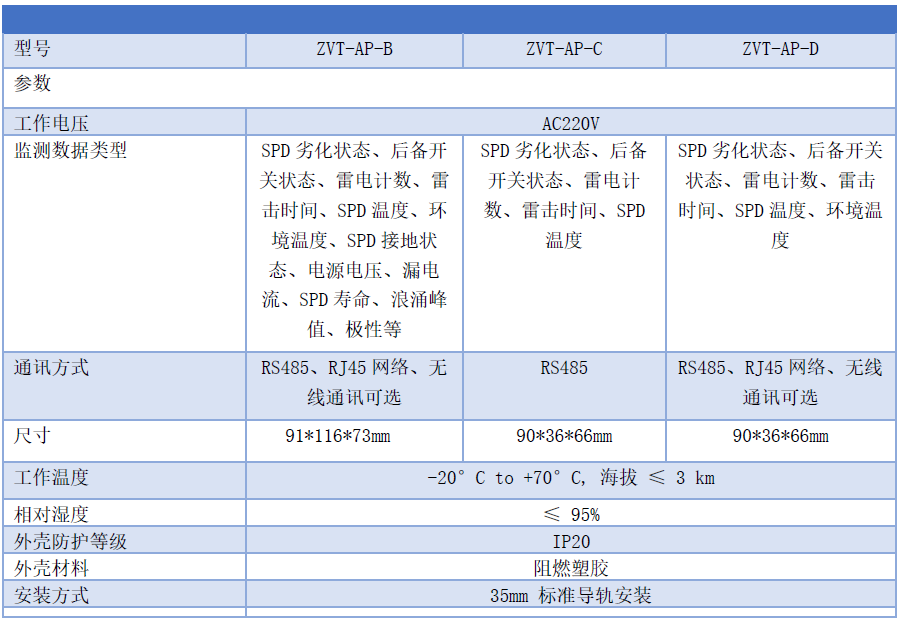

雷擊環境檢測器（防雷監測發射器、SPD智能監測模塊）詳細參數：

產品樣本只涉及代表性產品,如需定制產品規格及參數,請咨詢中為防雷公司

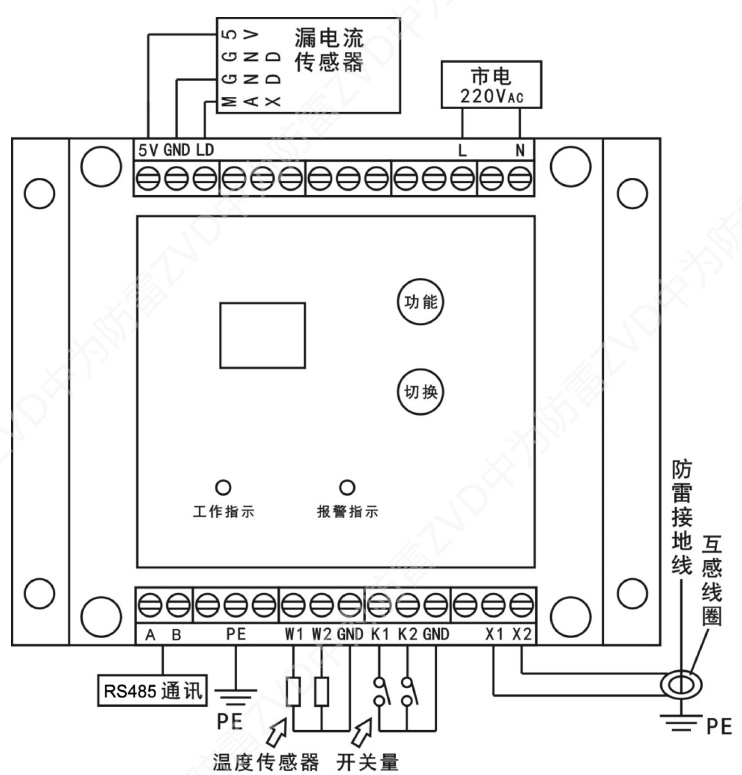

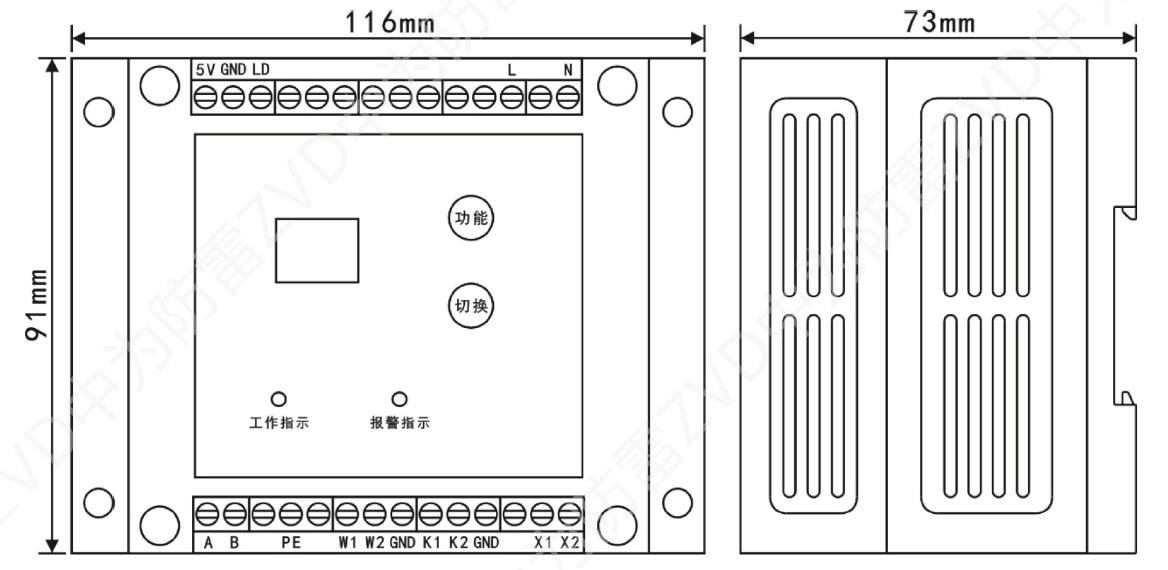

1、ZVT-AP-B尺寸圖和接線圖：

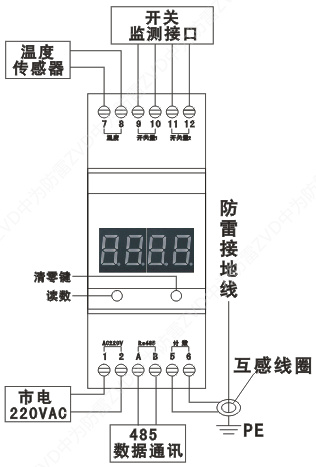

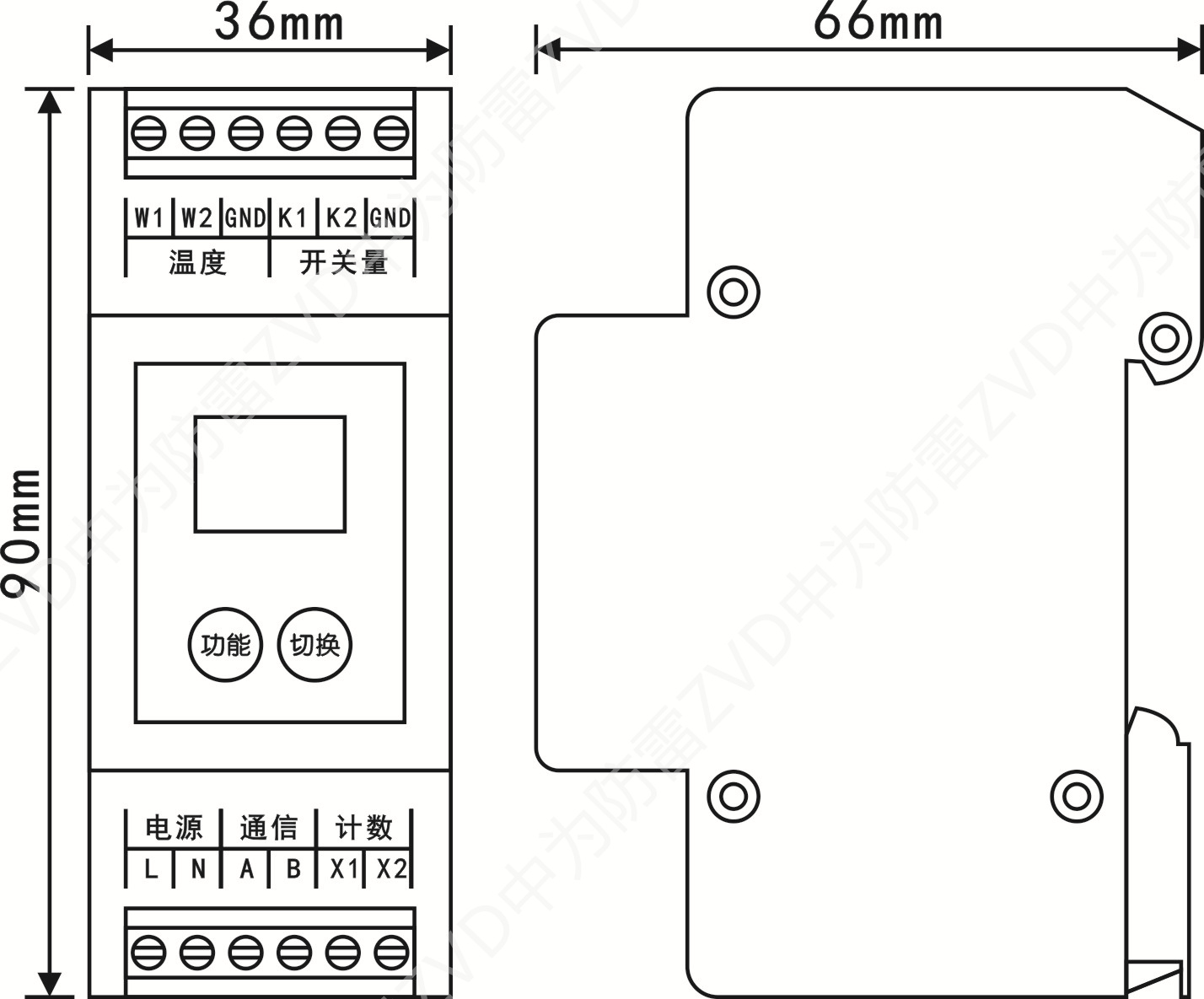

2、ZVT-AP-C尺寸圖和接線圖：

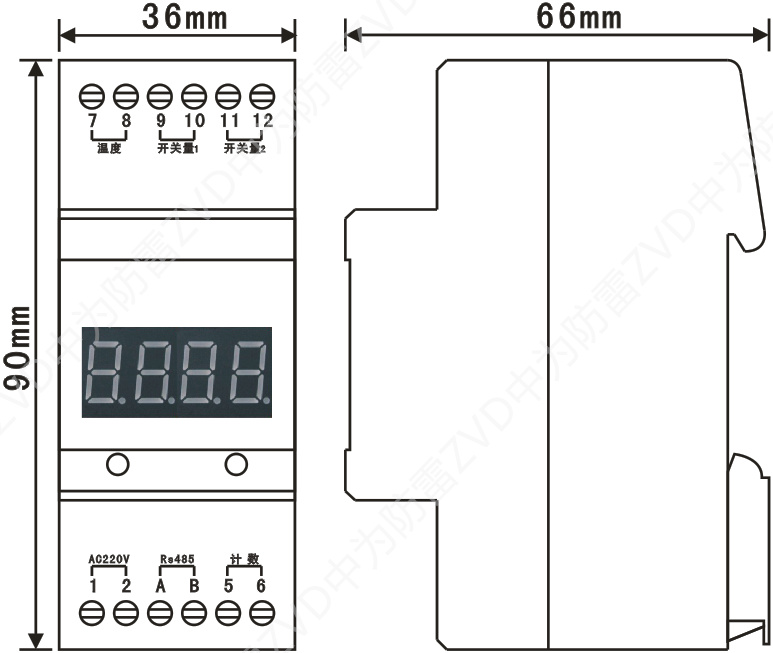

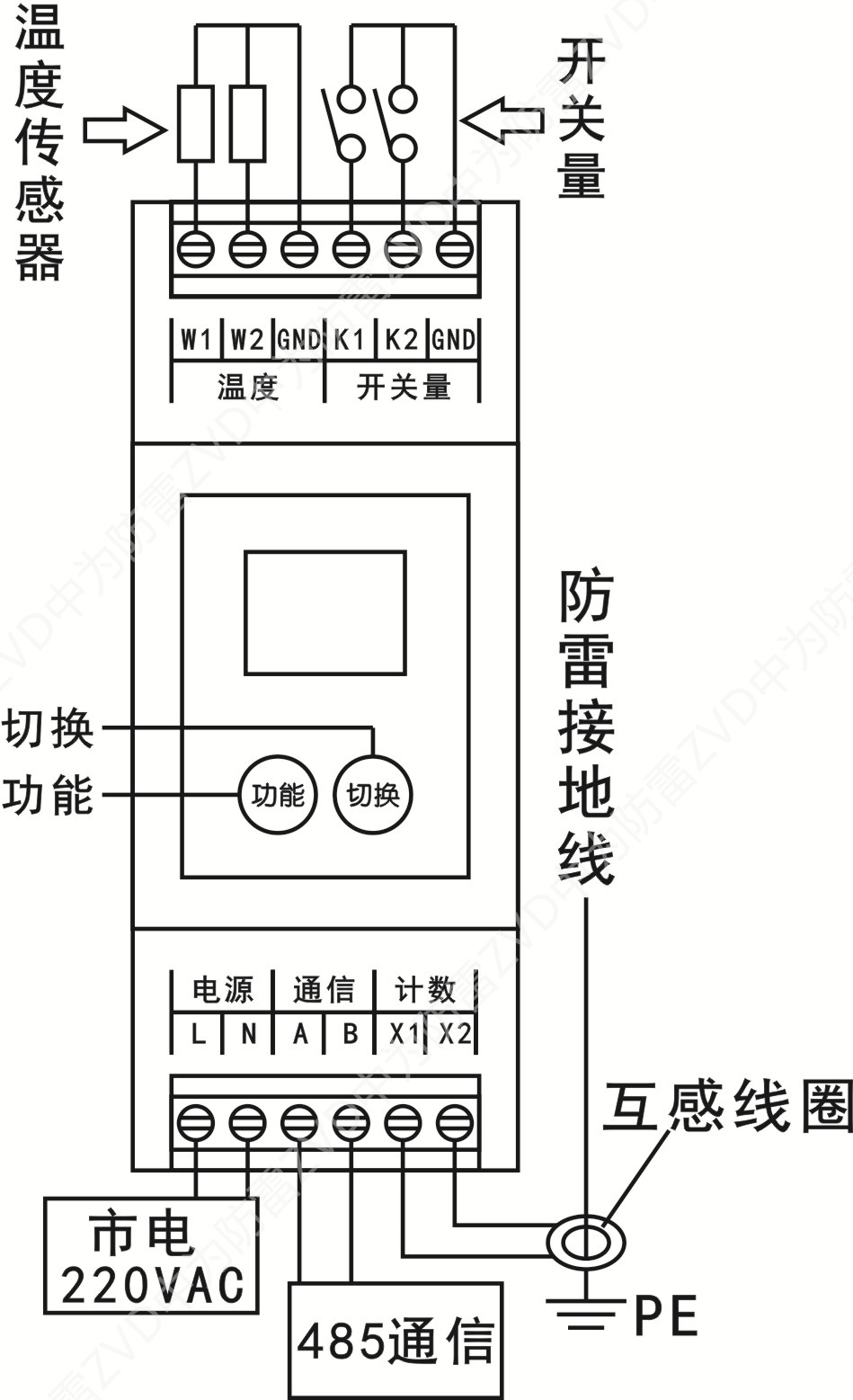

3、ZVT-AP-D尺寸圖和接線圖

安裝說明：

● 雷擊環境檢測器、防雷監測發射器、SPD智能監測模塊安裝前必須切斷電源，嚴禁帶電操作。
● 采用35mm導軌式安裝。
● 安裝時請根據安裝示意圖所示連接，產品各接線端有標簽標識。
雷擊計數：1、將雷擊計數線圈穿過SPD的接地線；2、將線圈上的兩根引線分別接在設備主體的“X1”、“X2”端子上（正反不分）。
開關量監測：1、將SPD開關量干接點和其前置保護器開關量干接點分別連接在設備主體的“K1”、“K2”“GND”端子上（正反不分），其
中“GND”端子為公共地。
溫度監測：1、將第一只溫度探頭的兩根引線分別接在設備主體的“W1”“GND”端子上（正反不分）；2、將第二只溫度探頭的兩根引線分別接在設
備主體的“W2”“GND”端子上（正反不分）；3、將第一只溫度探頭貼緊SPD的表面，第二只溫度探頭懸掛在空氣中。
漏電流檢測：將漏電流傳感器的“MAX”、“GND”、“5V”分別接在設備主體的“LD”、“GND”、“5V”端子上；
供電狀態監測：取電源線路“L”“N”分別接在設備主體的“L”“N”端子上（火零不可接反）。
接地狀態監測：取一根線將SPD接地端和設備主體的“PE”端連接
通信接口：有“485”、“網絡”、“無線”三種不同通信方式的產品可供選擇，其接口分別對應“RS485”、“RJ45”、“SMA”：
“485”將“485+”“485-”分別接在設備主體的“A”“B”端子上（不可接反）；
“網絡”將“水晶頭”接在設備主體的“RJ45座”上；
“無線”將配件中的“天線”接在設備主體的“SMA母頭”上。
● 非專業人員請勿拆卸。
