POE防雷器和普通網絡防雷器有何區別，如何選型以及安裝接線？

2022-05-16 · 閱讀902

POE也叫以太網供電，就是通過網線既傳輸信號，也傳送電源給設備供電，節省了單獨布電源線的成本。

POE網絡電源傳輸技術廣泛用于戶外攝像機、網橋等設備，因?yàn)檫@些設備常用于戶外，所以都會配上POE防雷器，以防防雷電浪涌侵害。

那么，POE防雷器和普通網絡防雷器有何區別，如何選型以及安裝接線？

根據POE防雷器選型經驗，廣東中為智能防雷技術有限公司從如下內容介紹：

1、POE防雷器和普通網絡防雷器有何區別

①POE攝像機等設備最大功率可達30W，電壓可達48V，所以POE防雷器設計是按24~48V電壓及30W功率來設計，既要考慮供電，還得兼顧信號傳輸，相比網絡防雷器更復雜一些。

②網絡信號防雷器，是用在純網絡信號線路上，只傳輸信號不傳電源，所以網絡防雷器的設計只考慮信號傳輸即可，目前業內網絡防雷器內部元器件電壓一般在5V作用，如果把網絡防雷器接到POE防雷器上，會燒壞網絡防雷器內部器件。

③以上就是兩者的區別，在實際的使用中，POE防雷器可以用在網絡信號線路上，但是網絡信號防雷器不能用在POE防雷器上。有些公司用千兆網絡防雷器替代POE防雷器使用，當發生雷擊時可能導致GDT發熱起火爆開等事故，是存在很大風險的。

2、POE防雷器如何選型

①確定傳輸速率

POE防雷器的傳輸速率分為百兆和千兆，所以在選型時，第一時間需要確定傳輸速率，再選擇匹配的POE防雷器。

千兆POE防雷器可以兼容百兆，一般POE監控?cái)z像機多采用百兆POE防雷器。

②確定保護路數

POE防雷器的保護路數分為1路、4路、8路、16路、24路，在選擇的時候根據實際需要保護的線路數量來選擇。

比如保護POE攝像機，一般一個攝像機配一個防雷器。如果是保護POE交換機，就可以根據交換機POE網口數量選擇多路保護的POE防雷箱，安裝更方便，成本更低。

更多POE詳細信息，可以查看：http://www.ksqyjh.cn/poespd/

3、安裝接線

①POE防雷器兩端為RJ45水晶頭，產品串聯在網線中，防雷器的輸出對著要保護的設備，比如保護POE攝像頭，防雷器輸出就對著攝像頭，而且距離攝像頭距離最好在0.5米以內。

②注意輸入和輸出的網線不要再捆扎在一起，以免二次感應。

③防雷器需要接地，接地線用2.5平方的即可，接地線引到接地排的長度盡量短和直，防雷效果會更好。

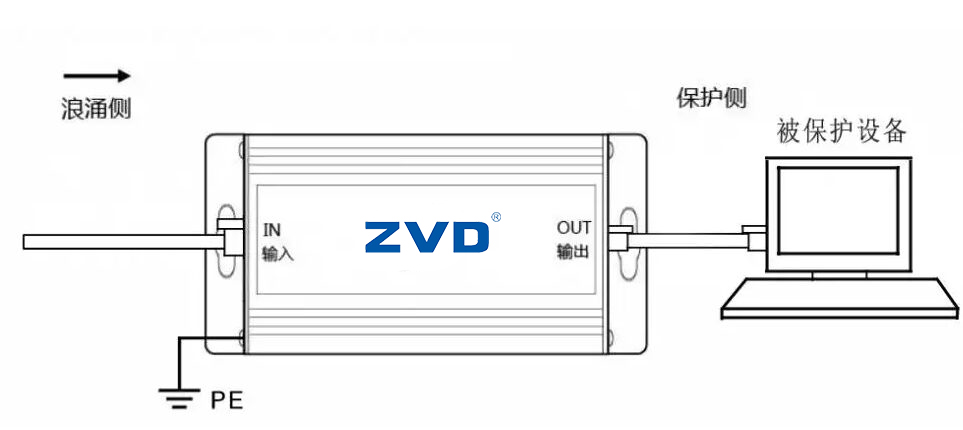

接線圖如下：

以上內容，就是關于POE防雷器和普通網絡防雷器有何區別，以及如何選型和安裝接線的介紹。通過以上介紹，希望能讓大家對POE防雷器有一個更深的了解。
