開路電壓1kV~4kV 10/700us，短路電流25A~100A 5/300us的B2類浪涌保護器是什么產品？

2024-05-07 · 閱讀827

在安防、監控、工控等領域防雷設計中，我們時常會看到設計要求如下：

1.名稱:浪涌保護器

2.規格:開路電壓1kV~4kV,10/700us，短路電流25A~100A5/300us開路電壓>=1kV

3.其他:詳見圖紙設計及規范要求

那么，這是一個什么產品呢？

其實這個參數是專用于信號浪涌保護器的，其開路電壓（也稱為沖擊耐受電壓）在1kV至4kV之間（對應于10/700us波形），而短路電流在25A至100A之間（對應于5/300us波形）。代表的是其的浪涌耐受能力及測試波形。這類測試波形為B2類測試，所以該類產品也叫B2類浪涌保護器或電涌保護器。

這種浪涌保護器通常用于視頻監控系統、工業控制信號線路或其他類似的通信系統中，以保護敏感設備免受雷電、電網切換或其他原因引起的瞬態過電壓的損害。它通常具有較慢的上升率，以更好地適應工業環境中的長脈沖浪涌。

詳細介紹可以點擊查看：http://www.ksqyjh.cn/spspd/0424676.html

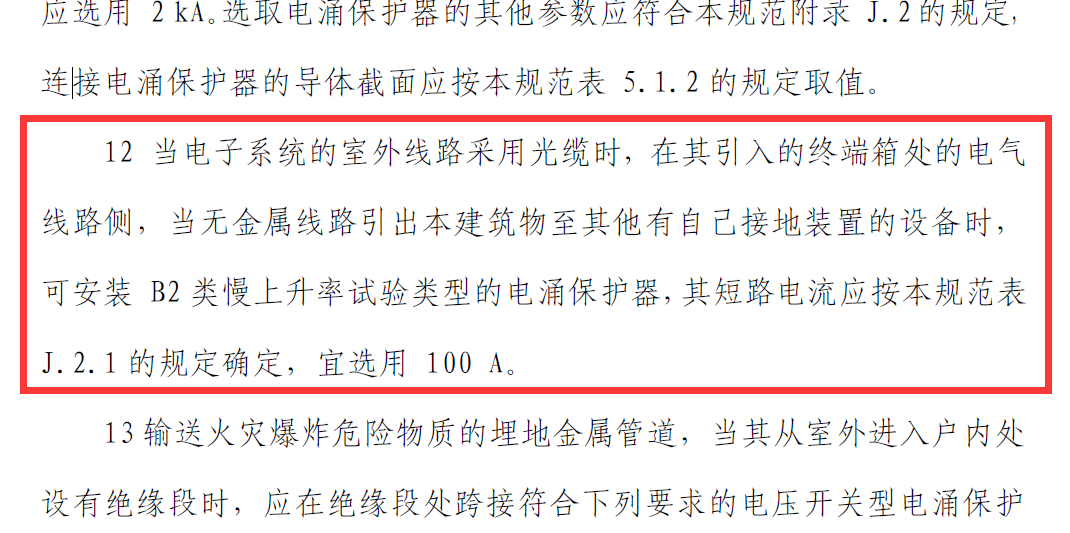

在防雷標準中有要求使用B2類波形測試產品，所以很多圖紙就是這樣設計的，下圖為GB50057-2010建筑物防雷設計規范對安裝B2類電涌保護器的要求：

B2類浪涌保護器通常在以下情況下被選用：

①工業控制信號線路：在工業環境中，控制信號線路對于設備的正常運行至關重要。由于工業現場可能存在各種電氣干擾和瞬態過電壓，選用B2類浪涌保護器可以有效地保護這些敏感的控制信號線路，防止它們受到損壞或干擾。

②慢上升率的浪涌環境：B2類浪涌保護器通常具有較慢的上升率，這意味著它們能夠更好地適應那些具有較長脈沖寬度的浪涌環境。在某些應用中，如某些工業設備和系統，可能會遇到這種類型的浪涌，因此選用B2類浪涌保護器更為合適。

③遵循特定標準和規范：在某些情況下，使用B2類浪涌保護器可能是為了滿足特定的標準或規范要求。例如，在GB50057-2010《建筑物防雷設計規范》中，對于采用光纜的室外線路，當無金屬線路引出本建筑物至其他有自己接地裝置的設備時，可以安裝B2類慢上升率試驗類型的電涌保護器。

④保護關鍵設備：在一些關鍵設備或系統中，如數據中心、醫療設備、精密儀器等，對電氣保護的要求更高。選用B2類浪涌保護器可以更好地保護這些設備免受浪涌電壓和電流的損害，確保它們的正常運行和數據安全。

然而，由于市場上存在多種不同品牌和型號的B2類浪涌保護器，具體的產品名稱和型號可能因制造商而異。如果您需要更具體的產品信息，建議直接聯系中為防雷公司，他們可以根據您的具體需求提供合適的產品建議。

請注意，選擇浪涌保護器時，除了考慮上述技術參數外，還應考慮其他因素，如設備的額定電壓、額定電流、接口類型、安裝方式和防護等級等，以確保選擇到最適合的產品。
