家用自建房別墅浪涌保護器大小怎么選擇，如何安裝接線？

2022-04-19 · 閱讀1901

隨著全民安全意識的提高，家庭防雷安全也被廣大的人民群眾越來越重視，很多人會在自建房里安裝SPD防雷電浪涌保護器、防雷插座等設備進行防雷保護。

那么，家用自建房別墅的浪涌保護器大小怎么選擇以及如何安裝接線呢？

家用浪涌保護器大小的配置，需要根據自建房建筑物情況來配置，比較典型的代表是獨棟別墅和小區高層建筑物內的單戶家庭。

下面中為防雷就以這兩類家庭建筑物的浪涌保護器選型給大家介紹一下。

1、小區高樓內的單戶家庭浪涌保護器選型

小區的配電系統是電網公司已經做好的，能正常銷售的小區肯定是已經過了防雷驗收，所以建筑物的總配電浪涌保護器等應該是已經具備的。

我們只需要在入戶配電箱內安裝一套D級單相電源防雷器就可以滿足需求，通流量可達到20kA，Up:1.2kV滿足家用實際防雷需求和標準要求！

、

品牌：ZVD/中為
產地：深圳
廠家：廣東中為智能防雷技術有限公司

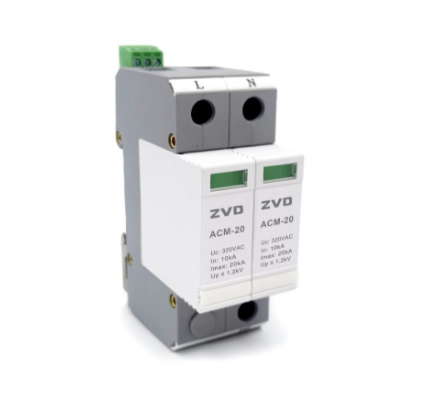

名稱：家用單相浪涌保護器
型號：ACM-20/2P
主要參數：
最大持續工作電壓Uc:320VAC
標稱放電電流 ln(8/20μs):10kA
最大放電電流Imax(8/20μs):20kA
保護水平Up:1.2kV
組合方式:2P

2、獨棟別墅浪涌保護器選型

獨棟別墅一般有多層，而且不止一個配電箱，很多別墅建在高處半山腰或者靠海靠河邊這種環境，這些環境更容易引起雷擊。

而且別墅配電都是單獨引入，所以需要考慮多級防雷。

①第一級

別墅的第一級浪涌保護器安裝在電源線進入別墅的第一個總配電箱。

需選用T1試驗的一級浪涌保護器，滿足防雷標準要求，通流量選型Iimp大于等于12.5kA,Up小于等于2.5kv。

如果是三相電引入就選擇4P的產品，單相電引入就選2P的產品。

產品鏈接：http://www.ksqyjh.cn/yileispd/8.html

②第二級和第三級

別墅第二級以及第三級浪涌保護器分別安裝在第二級配電箱和第三級配電箱，目的是繼續限制第一級浪涌保護器的殘余浪涌能量。

在我們推薦第二級使用ACM-40系列最大放電電流40kA的產品，第三級使用ACM-20系列最大放電電流20kA的產品。

產品鏈接：http://www.ksqyjh.cn/erleispd/

3、安裝接線

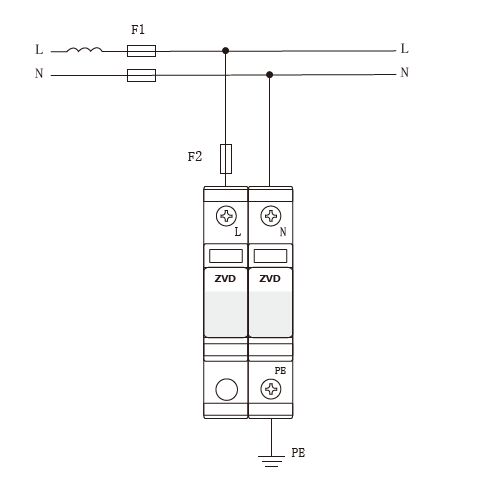

如上圖所示，家用別墅浪涌保護器的安裝固定方式為：35mm導軌安裝，這種導軌配電箱里面都是自帶的，防雷器只需要卡在上面即可。

接線形式為并聯接線，從配電箱的總開關F1的火線零線輸出端口，引線接到浪涌保護器的L和N端口，PE端口接地線。

注意接線盡量短、直，防雷效果會更好一些。

總結：以上內容就是關于家用別墅浪涌保護器大小的選型以及安裝接線內容，希望對想給自己家里安裝浪涌保護器的朋友們有所幫助。
