網絡信號防雷器工作原理是怎么樣的？

2022-11-16 · 閱讀470

信號防雷產品中，網絡信號防雷器是最常用的一款，分為百兆網絡防雷器和千兆網絡防雷器，常用于各種網線傳輸設備的防雷保護，比如交換機、攝像頭等等。

近日，有客戶問到，這個小小個的網絡防雷器，是怎么防雷的，是什么原理呢？

今天，中為防雷從網絡防雷器內部器件的組成給大家介紹一下。

簡單來說，網絡防雷器的原理是：當有浪涌侵入網線時，網絡防雷器內部器件對地導通，將浪涌能量泄放到大地，將浪涌電壓限制到設備可耐受的程度來實現保護。

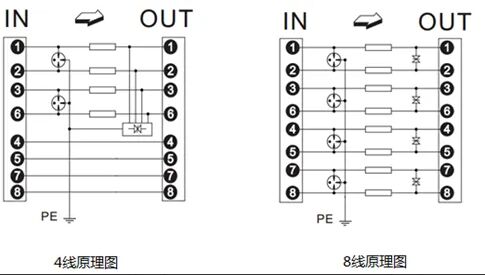

如下圖所示，是一個典型的網絡信號防雷器內部原理圖：

網絡防雷器內部器件主要有：GDT放電管、電阻、隔離變壓器、TVS等，所有的防雷工作都是通過這些器件來完成的。

接線時，網絡防雷器是串聯在網線中的，但是放電管和TVS是并聯在上面的，電阻或隔離變壓器是串聯的，相對來說用隔離變壓器比電阻的防雷效果會好不少，中為防雷的網絡防雷器均為隔離變壓器方案，保護用戶設備效果好。

一旦浪涌侵入，放電管首先會對地導通，泄放大部分的浪涌能量，剩余能量通過電阻或隔離變壓器后，后面的TVS在進一步限制，將電壓限制到最低水平，讓后端設備免受高電壓侵害。

所以，一個合格的網絡防雷器，一定是具備多級防雷設計的。安裝時也應做好接地，地線采用1.5或2.5平方的銅線，盡量短而直的接入接地系統，接地通道順暢了，泄放浪涌的速度快，保護效果才更好。

選擇時還需要注意是的百兆網絡防雷器和千兆網絡防雷器要區分，百兆網絡防雷器一般只做了1236芯的防雷，千兆是網線的1~8芯全保護，可根據現場設備實際傳輸速率來選，更多網絡防雷器詳細介紹可以參考：http://www.ksqyjh.cn/wlspd/
