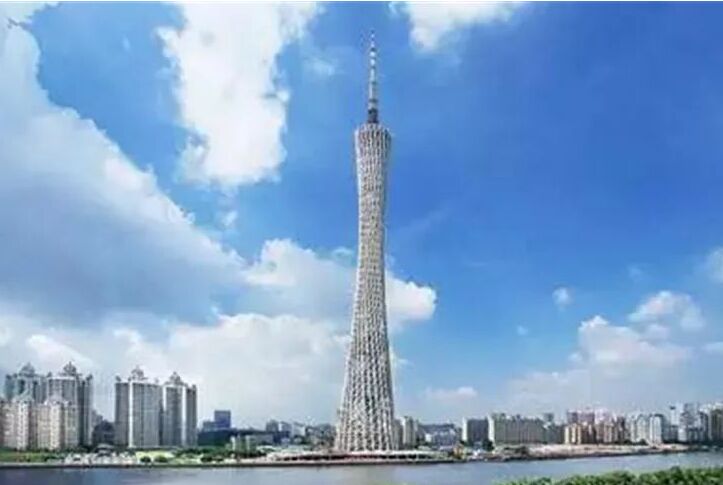

超?高層建筑物防雷設計方案

2021-11-20 · 閱讀440

結合上篇的關于超?高層建筑物雷電資料分析的情況，鏈接地址：http://www.ksqyjh.cn/knowledge/1021100.html

針對超高層建筑物的防雷設計方案：

通過以上的研究，可以掌握超?高層建筑物的一些特征，為防雷雷設計提供了了可靠依據，提?高抵御雷雷電災害能?力力!根據以上特征，有針對性地對該類建筑物進?行行防雷雷設計!

一、外部防雷雷設計
1、接地裝置的設計
超?高層建筑物可以根據其結構特點，利利?用基礎結構鋼筋作為接地裝置，考慮到地閃密度較高，所有接地均采?用共?用接地裝置，接地電阻應不?大于1Ω，如建筑物結構是鋼結構，可利用自身鋼筋結構作為接地裝置!若附近還有其它建( 構) 筑物，其接地裝置與本建筑物接地裝置之間?水平距離應?大于20m，小于20米時，則應采取等電位連接，形成一個聯合接地網!

2、引下線的設計
可以根據建筑物的結構特征，如主體為鋼筋混凝土構架,應利用結構柱內的對角兩條主筋作引下線，按規范要求布置。同時如為達到良好屏
蔽效果，有效減低進入室內空間的磁場強度,可適當增加一定的引下線數量。

3、接閃器的設計
通過分析,超高層建筑會導致當?shù)亻W電頻次明顯增加,因此接閃器設計要做到全面到位。在屋面設置混合型接閃器，可以由接閃短針、帶、網組成,或利用符合規范金屬屋面接閃。大型露天安裝的設備金屬外殼和基座就近與防雷接地裝置進行可靠連接,突出屋面的金屬物，應與屋面防雷裝置進行可靠連接,連接點不少于2處。而突出屋面的非金屬物,如果不在屋面接閃器有效保護范圍內,需加裝防護裝置加以保護。

4、防側擊雷及均壓環的設計
由于雷電有繞擊的可能性,超高層建筑物在做好屋頂防直擊雷的同時，還應做好建筑物側擊雷防護，按規范要求可利用建筑物外墻四周圈梁的外側兩條主筋通長焊,并與引下線相連作均壓環叮。若在外敷設的玻璃幕墻或鋁合金百頁,其龍骨、金屬支架是要與建筑物主體結構的防雷
系統可靠連接,其構架形成規定的網格尺寸。若玻璃幕墻和外包鋁板作為水平均壓環，其與作為引下線的立柱預埋件、固定件之類,采用圓鋼或
扁鋼焊接連通,形成防雷通路。注意扁鋼截面、圓鋼焊接面積要符合規范。所有的鋁合金門窗,玻璃幕墻的金屬框架利用鉚釘(不少于2粒)以及編織軟線就近與均壓環連接。

二、內部防雷設計
1、合理安裝浪涌保護器。
通過分析,超高層建筑物建成后會出現最大值雷電流減小，均值電流增大情況,因此在浪涌保護器設計時,應合理選配浪涌保護器。同時所有電子信息系統(如火災報警及聯動系統、廣播音響系統等)應采取防雷電電磁脈沖措施(如接地、屏蔽、等電位連接、合理布線及安裝浪涌保護器等)。

1.1電源系統浪涌保護器設計及安裝要求。
總配電開關處、層的配電箱、重要設備的配電箱進線及跨越防雷區的線路要安裝浪涌保護器,并且在防雷區分界處作等電位連接。安裝的浪涌保護器要注意間距符合規范要求，電壓開關型的浪涌保護器與限壓型的浪涌保護器之間的線路長度不宜小于10m,限壓型的浪涌保護器之間線路長度，不宜小于5 m,否則采取相應退耦措施。
根據建筑物內部設施狀況,建議采用電源系統過電流估算方案一的值選取浪涌保護器標稱放電電流值,要總配電開關處(第1級)的浪涌保護器沖擊放.電電流,應不小于12.5 kA。建議第1級的浪涌保護器采用開關型,各層配電箱處采用(第2級),信息系統機房配電箱處采用(第3級)浪涌保護器,重要設備前應設置不小于10 kA( 8/20 μs)(限壓型) SPD。同時,各級SPD的保護水平滿足保護設備的最低耐壓水平,且有20%安全裕量。有采用直流供電設備,根據線路長度和工作電壓,選用標稱放電電流為不小于10 kA適配的SPD.

1.2信息系統浪涌保護器設計及安裝要求。
信息系統(如火災報警聯動系統、廣播音響系統)信號線路應安裝信號電涌保護器,應根據不同信息系統、機房的工作方式、工作頻率和接
地要求,分別選擇M型、S型或其組合型的等電位連接網絡,將系統內金屬部件做等電位連接,保持良好接地。

2、防雷電波侵入設計。
凡進出建筑物鎧裝電纜的金屬外皮、金屬線槽、金屬管道進出建筑物處，應就近與防雷接地裝置相連接。超高層建筑物比一般建筑物遭雷擊的概率
大,遭受雷擊產生危害嚴重,安全可靠防雷裝置十分重要。雖然不同超高層建筑物外形和結構形式會有所差異,但大多數會采用鋼結構或鋼筋混凝土結構,有效利用結構將防雷裝置與之結合,同時考慮超高層建筑物雷電活動特征，做好與之相適應的防雷設計,可以大大降低雷擊事故。
