一、概述

自控信號防雷器和自控電源防雷器是專門設計用于工業自動化控制系統中，保護關鍵電子設備免受雷電感應過電壓（電涌） 和操作過電壓損壞的防護器件。

它們都屬于電涌保護器的范疇，但針對不同的保護對象和線路：

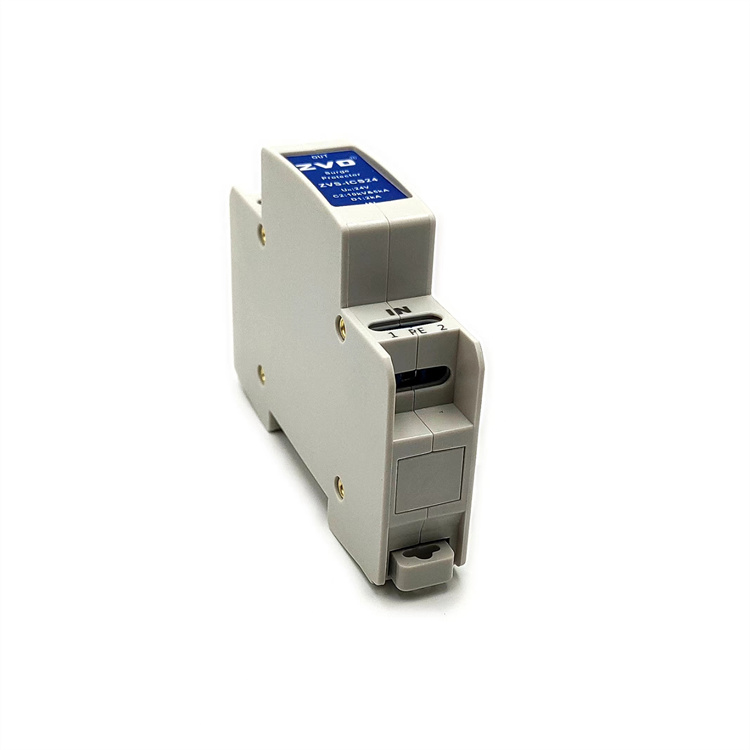

1. 1、自控信號防雷器（詳細選型參數可以點擊查看：http://www.ksqyjh.cn/gkspd/）

• 保護對象： 自動化控制系統中的信號線、數據線、控制線、通訊線。

• 防護線路類型：

  • 模擬信號線： 如 4-20mA 電流信號、0-10V 電壓信號（連接傳感器、變送器、執行器、PLC AI/AO 模塊）。

  • 數字信號線： 如 RS-232, RS-485, CAN Bus, Profibus, Modbus, Ethernet (10/100/1000 Base-T), 現場總線，工業以太網，開關量信號（DI/DO），電話線等。

  • 天線饋線： 如 GPS 天線、無線通信天線。

• 核心功能：

  • 將信號線上因雷擊或電磁感應產生的高壓電涌（可能高達數千伏）迅速泄放入地。

  • 將電涌后的電壓限制在被保護設備（如 PLC、DCS 控制器、I/O 模塊、儀表、變頻器通訊口、工控機網口、觸摸屏、RTU、SCADA 系統接口等）能承受的安全水平（通常幾十伏以內）。

  • 關鍵要求： 在提供有效保護的同時，必須最大限度地減小對信號傳輸質量的影響。這意味著需要極低的電容、精確的阻抗匹配和快速的響應時間，以確保信號（尤其是高速數據）不失真、不衰減、不延遲。

• 典型安裝位置：

  • 信號線進入控制柜的入口處（在被保護設備端口之前）。

  • 傳感器/執行器現場接線盒內。

  • 通訊設備（交換機、路由器、串口服務器）的端口前。

  • 長距離信號傳輸線路的中間或兩端。

• 外觀： 通常體積較小，具有與所保護信號類型相匹配的接口（如接線端子、DB9 接口、RJ45 接口、M12/M8 連接器、BNC 接口等）。

1. 2、自控電源防雷器

• 保護對象： 自動化控制系統中的供電線路。

• 防護線路類型：

  • 交流電源：如單相 220V AC，三相 380V AC（為 PLC 電源模塊、工控機、服務器、驅動器、UPS、觸摸屏、控制柜內風扇/照明等供電）。

  • 直流電源：如 24V DC（為 PLC I/O、傳感器、繼電器、小型執行器、儀表等供電）。

• 核心功能：

  • 將電源線上因雷擊或電網操作（開關切換、短路故障）產生的高壓電涌迅速泄放入地。

  • 將電涌后的電壓限制在被保護設備電源輸入端能承受的安全水平（通常幾百伏至一千多伏，具體取決于設備耐壓等級）。

  • 防止電涌通過電源線侵入系統，損壞昂貴的電子設備電源模塊或導致系統宕機。

• 分級防護：

  • B 級 (粗保護)： 安裝在建筑物總配電進線處或分配電柜進線處，泄放大的雷電流（標稱放電電流 In 通常在 20kA - 100kA 以上）。

  • C 級 (中保護)： 安裝在樓層分配電箱或重要設備（如 PLC 柜、服務器機房）的電源進線處，進一步限制殘壓（In 通常在 10kA - 40kA）。

  • D 級 (精細保護)： 安裝在關鍵設備（如 PLC、工控機、精密儀表）的電源插座前或設備內部電源入口處，提供最終的低殘壓保護（In 通常在 5kA - 15kA）。自控系統電源防護通常側重于 C 級和 D 級。

• 典型安裝位置：

  • 控制柜或配電柜的電源總進線處。

  • 為 PLC 系統、服務器機架、驅動器柜等獨立供電的電源分配單元（PDU）或開關電源前端。

  • 重要現場設備（如遠程 I/O 站、儀表箱）的電源入口處。

• 外觀： 通常為模塊化設計，安裝在標準導軌（如 35mm DIN 導軌）上，具有電源輸入/輸出接線端子。直流電源防雷器外形類似，但針對直流特性設計。

二、防雷器為什么在自控系統中特別重要？

工業自動化控制系統是現代工廠、基礎設施的核心神經。其中的 PLC、DCS、SCADA、變頻器、伺服驅動器、精密儀表、網絡設備等都是高度集成化的微電子設備，對過電壓極其敏感。一次雷擊或電網操作引起的電涌，即使沒有直接擊中設備，也能通過電源線或信號線耦合進來，造成：

• 設備硬件損壞（電源模塊燒毀、I/O 口擊穿、主板故障）。

• 數據丟失或程序紊亂。

• 通訊中斷，導致生產流程中斷。

• 昂貴的停產維修成本和安全風險。

三、總結：

特性	自控信號防雷器	自控電源防雷器
保護對象	信號線/數據線/控制線/通訊線	供電線路 (AC/DC)
防護目標	PLC I/O 口、通訊口、儀表、傳感器、執行器接口、網絡設備端口	PLC 電源模塊、工控機電源、驅動器電源、儀表電源、UPS 輸入
核心要求	低電容、低插損、高傳輸速率、阻抗匹配	高泄流能力、低殘壓、熱脫扣保護
線路類型	RS485, Ethernet, 4-20mA, CAN, Profibus, RS232, 天線等	220V AC, 380V AC, 24V DC, 48V DC 等
安裝位置	信號線入柜口、設備端口前、長線兩端/中間	配電柜/控制柜電源進線、設備電源入口前
主要目的	保障信號完整性 & 保護通訊/控制接口	保障電源穩定 & 保護電源輸入電路

簡單來說：

• 電源防雷器 保護設備“吃得安全”（進來的電能沒有浪涌）。

• 信號防雷器 保護設備“說得清楚”（傳輸?shù)男盘柌皇芾擞扛蓴_和破壞）。

在設計和建設工業自動化控制系統時，根據風險評估和防護等級要求，在電源線路和信號線路上合理配置相應等級和類型的防雷器，是確保系統長期穩定可靠運行的關鍵措施之一。
